EKG Cihazı Tamiri, Bakımı ve Onarımı – DR TECH Teknik Servis

EKG cihazı tamiri, hastanelerde, kardiyoloji kliniklerinde, acil servislerde, aile sağlığı merkezlerinde ve özel sağlık kuruluşlarında kullanılan elektrokardiyografi cihazlarının arızalarının tespit edilmesi, giderilmesi ve cihazın ölçüm performansının doğrulanması amacıyla gerçekleştirilen teknik servis işlemleridir.

DR TECH, 3, 6 ve 12 kanallı EKG cihazlarının teknik servis ihtiyaçlarına yönelik arıza değerlendirmesi, bakım, onarım ve performans kontrolü çözümleri sunar. EKG hasta kablosu sorunları, elektrot bağlantı hataları, termal yazıcı arızaları, elektronik kart problemleri, ekran arızaları ve batarya sorunları teknik inceleme gerektiren başlıca konulardır.

Elektrokardiyografi cihazlarının doğru çalışması, kalbin elektriksel aktivitesinin güvenilir biçimde kaydedilmesi açısından önemlidir. Bu nedenle EKG cihazı bakımı ve onarımı sırasında yalnızca arızalı parçanın değiştirilmesi yeterli değildir. Onarım sonrasında sinyal doğruluğu, derivasyon bağlantıları, elektriksel güvenlik ve fonksiyonel performans da değerlendirilmelidir.

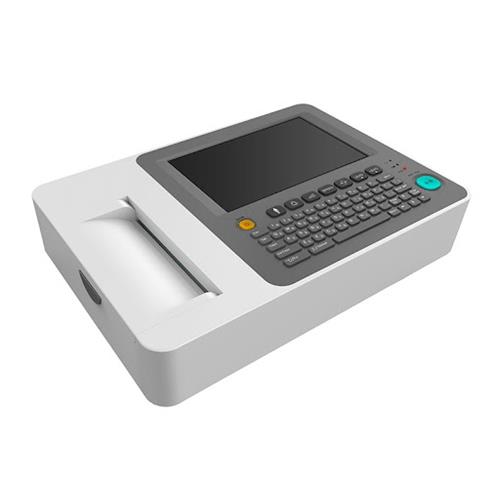

EKG Cihazı Nedir ve Nasıl Çalışır?

EKG cihazı, kalbin elektriksel aktivitesini vücuda yerleştirilen elektrotlar aracılığıyla algılayan ve elektrokardiyogram olarak kaydeden tıbbi cihazdır.

Cihaz, elektrotlardan gelen düşük seviyeli elektriksel sinyalleri hasta kabloları aracılığıyla toplar. Bu sinyaller uygun elektronik devreler tarafından işlenerek ekranda veya kayıt ortamında görüntülenir.

Elektrokardiyografi sistemlerinde aşağıdaki bileşenler bulunabilir:

  • Hasta kablosu ve derivasyon bağlantıları

  • EKG elektrotları

  • Hasta giriş ve sinyal işleme devreleri

  • Analog-dijital dönüştürme sistemi

  • Elektronik kontrol kartı

  • Ekran ve kullanıcı kontrol paneli

  • Termal yazıcı modülü

  • Batarya ve güç kaynağı

  • Veri aktarım bağlantıları

  • Yazılım ve kayıt sistemi

Bu bileşenlerin tasarımı cihazın marka ve modeline göre değişir.

EKG Cihazı Tamiri Nasıl Yapılır?

Profesyonel EKG cihazı tamiri, cihazın arıza belirtilerinin değerlendirilmesiyle başlar.

Teknik servis sürecinde cihazın marka, model, seri numarası, kullanılan aksesuarları ve arıza geçmişi kayıt altına alınır.

1. EKG Cihazı Arıza Tespiti

İlk aşamada cihazın fiziksel durumu, açılış fonksiyonları, ekranı, hasta bağlantıları ve mevcut hata mesajları kontrol edilir.

Arıza değerlendirmesinde aşağıdaki sistemler incelenebilir:

  • Güç besleme sistemi

  • Batarya ve şarj devresi

  • Hasta kablosu girişleri

  • EKG sinyal işleme modülü

  • Elektronik kontrol kartları

  • Termal yazıcı

  • Ekran ve tuş takımı

  • Veri aktarım bağlantıları

Arıza nedeni belirlenmeden rastgele parça değişimi yapılması, maliyeti artırabileceği gibi sorunun devam etmesine de neden olabilir.

2. EKG Elektronik Kart Tamiri

EKG cihazlarının elektronik kartları, hasta sinyallerinin işlenmesi ve cihaz fonksiyonlarının kontrol edilmesinde önemli görevler üstlenir.

Elektronik kart arızaları; cihazın açılmaması, kayıt yapılamaması, ekran hataları veya sinyal işleme problemleri şeklinde ortaya çıkabilir.

Teknik değerlendirme sırasında besleme devreleri, elektronik bağlantılar ve ilgili modüller kontrol edilir.

Kart düzeyinde onarımın uygun olmadığı durumlarda üretici gereksinimlerine uygun modül değişimi gerekebilir.

3. EKG Hasta Kablosu Tamiri ve Kontrolü

EKG hasta kablosu, elektrotlardan alınan elektriksel sinyallerin cihaza aktarılmasını sağlar.

Kablo içerisindeki iletkenlerin hasar görmesi, konnektör problemleri veya izolasyon bozuklukları kayıt kalitesini etkileyebilir.

Hasta kablosu sorunları şu belirtilere neden olabilir:

  • Derivasyon bağlantı hatası

  • EKG sinyalinde kesinti

  • Belirli derivasyonlarda kayıt alınamaması

  • Sinyalde parazit

  • Hareket sırasında bağlantı kaybı

Hasta kablosunun fiziksel durumu ve elektriksel özellikleri uygun test yöntemleriyle değerlendirilir.

Hasta güvenliğini etkileyebilecek izolasyon hasarlarında kablonun değiştirilmesi gerekebilir.

EKG Cihazında Parazit Sorunu

EKG cihazlarında karşılaşılan önemli problemlerden biri sinyalde parazit oluşmasıdır.

EKG paraziti, kalbin elektriksel aktivitesinin kaydedilmesini zorlaştıran istenmeyen sinyallerdir.

Parazit oluşumunun nedenleri arasında elektrot temas sorunları, hasta hareketi, kas aktivitesi, çevresel elektromanyetik etkiler ve cihazın bağlantı problemleri bulunabilir.

EKG Parazitinin Başlıca Nedenleri

  • Hasta kablosu hasarı

  • Elektrot temasının yetersiz olması

  • Hasta hareketi

  • Kas aktivitesinden kaynaklanan sinyaller

  • Elektriksel girişim

  • Hasta giriş devresi arızası

  • Konnektör bağlantı problemleri

  • Uygun olmayan aksesuar kullanımı

Parazit sorununun kaynağı belirlenirken cihazın hasta bağlantıları ve elektronik ölçüm sistemi birlikte değerlendirilmelidir.

Elektriksel güvenlikle ilgili kontroller yalnızca yetkin teknik personel tarafından yapılmalıdır.

EKG Cihazı Yazıcı Tamiri

Termal yazıcı bulunan EKG cihazlarında kayıt sonuçları özel EKG kâğıdına aktarılabilir.

Yazıcı mekanizmasındaki sorunlar, kayıt alınamaması veya çıktının okunabilirliğinin bozulması şeklinde ortaya çıkabilir.

EKG Yazıcısında Görülen Arızalar

  • Kâğıt ilerlememesi

  • Termal baskının silik olması

  • Kâğıt sıkışması

  • Yazıcı motoru problemi

  • Termal kafa arızası

  • Eksik veya kesintili çıktı

  • Yazıcı bağlantı hatası

Yazıcı arızalarının değerlendirilmesinde kâğıt tipi, mekanik sistem, termal kafa ve ilgili elektronik devreler kontrol edilir.

Her EKG cihazında aynı yazıcı mekanizması bulunmadığından yedek parça seçimi model bazında yapılmalıdır.

EKG Cihazı Ekran ve Tuş Takımı Tamiri

EKG cihazlarının ekranları, kayıtların görüntülenmesi ve cihaz ayarlarının yönetilmesi amacıyla kullanılır.

Ekran arızaları; görüntü kaybı, aydınlatma problemi, dokunmatik kontrol hatası veya bağlantı sorunu şeklinde ortaya çıkabilir.

Tuş takımı problemleri ise kayıt başlatma, menü kullanımı ve cihaz ayarlarının değiştirilmesi gibi işlemleri etkileyebilir.

Teknik servis sırasında ekran modülü, bağlantılar ve kontrol devreleri değerlendirilir.

EKG Cihazı Batarya ve Güç Kaynağı Tamiri

Taşınabilir EKG cihazlarında batarya sistemi, cihazın elektrik şebekesinden bağımsız çalışmasına olanak sağlar.

Batarya kapasitesinin azalması veya şarj devresindeki sorunlar kullanım süresini etkileyebilir.

Başlıca belirtiler:

  • Cihazın batarya ile açılmaması

  • Şarj olmaması

  • Kısa sürede kapanması

  • Adaptör bağlantı hatası

  • Beklenmedik güç kesintisi

Batarya değişiminde cihazın teknik özelliklerine uygun parça kullanılmalıdır.

3 Kanallı EKG Cihazı Tamiri

3 kanallı EKG cihazları, farklı klinik ortamlarda kullanılan elektrokardiyografi sistemleridir.

Bu cihazların bakımında hasta kablosu, sinyal işleme sistemi, yazıcı ve güç kaynağı gibi bileşenler değerlendirilir.

Cihazın üç kanallı olması, yalnızca üç derivasyon ölçtüğü anlamına gelmez. Görüntüleme veya yazdırma kanalı sayısı ile kaydedilen derivasyon sayısı birbirinden farklı kavramlardır.

6 Kanallı EKG Cihazı Tamiri

6 kanallı EKG cihazlarında sinyal kaydı, yazıcı fonksiyonları ve hasta bağlantıları teknik servis açısından önemlidir.

Bu cihazlarda arıza değerlendirmesi sırasında kayıt kalitesi, derivasyon doğruluğu, termal yazıcı ve elektronik kontrol sistemleri incelenebilir.

Her modelin ekran, yazıcı ve veri aktarım özellikleri farklı olabilir.

12 Kanallı EKG Cihazı Tamiri

12 kanallı EKG cihazları, farklı derivasyonların eş zamanlı veya seçilen formatlarda görüntülenmesini ve kaydedilmesini sağlayabilen sistemlerdir.

Bu cihazların teknik servisinde sinyal kalitesi, kayıt fonksiyonları, hasta bağlantıları, yazılım özellikleri ve çıktı sistemleri değerlendirilir.

Cihazın teknik özellikleri doğrulanmadan farklı marka veya modellerin servis prosedürleri birbirine uygulanmamalıdır.

EKG Cihazı Periyodik Bakımı

EKG cihazı bakımı, cihazın fiziksel durumunun, elektriksel güvenliğinin ve ölçüm performansının belirli aralıklarla değerlendirilmesini kapsar.

Periyodik bakım, arızaların erken tespit edilmesine ve cihazın güvenilir kullanımının sürdürülmesine yardımcı olabilir.

EKG Bakımında Yapılan İşlemler

  • Cihazın genel fiziksel kontrolü

  • Hasta kablosu ve elektrot bağlantılarının incelenmesi

  • Güç kablosu ve adaptör kontrolü

  • Batarya fonksiyonlarının değerlendirilmesi

  • Ekran ve tuş takımı testi

  • Termal yazıcı kontrolü

  • EKG sinyal doğruluğu testi

  • Derivasyon bağlantı kontrolü

  • Elektriksel güvenlik testleri

  • Gerekli fonksiyonel performans kontrolleri

  • Bakım raporunun hazırlanması

EKG Cihazı Bakımı Ne Sıklıkla Yapılmalıdır?

EKG cihazlarının bakım periyotları üretici talimatlarına, kullanım yoğunluğuna ve kurumun bakım planına göre belirlenmelidir.

Bütün EKG cihazlarına aynı bakım aralığının uygulanması doğru değildir.

Yoğun kullanılan cihazlarda bakım planlaması, kurumun risk değerlendirmesiyle desteklenmelidir.

EKG Cihazı Kalibrasyonu ve Performans Testleri

EKG cihazı kalibrasyonu, ölçüm sisteminin belirli referans sinyaller karşısındaki davranışının değerlendirilmesiyle ilişkilidir.

Kalibrasyon ve performans doğrulama işlemleri birbirinden ayrılmalıdır.

EKG simülatörü ve uygun test ekipmanları kullanılarak cihazın sinyal algılama ve kayıt fonksiyonları kontrol edilebilir.

EKG Sinyal Doğruluğu Testi

EKG simülatörü aracılığıyla bilinen özelliklerde test sinyalleri uygulanır.

Cihazın görüntülediği veya kaydettiği sinyaller üreticinin kabul kriterleriyle karşılaştırılır.

Kalp Hızı Ölçüm Testi

Uygun referans sinyallerle cihazın kalp hızı ölçüm performansı değerlendirilebilir.

Test kapsamı cihazın teknik özelliklerine göre belirlenir.

Derivasyon Kontrol Testi

Hasta kablosu bağlantılarının ve derivasyonların doğru çalışması değerlendirilir.

Belirli derivasyonlarda sinyal kaybı veya bağlantı hatası bulunup bulunmadığı incelenir.

Elektriksel Güvenlik Testleri

EKG cihazlarının elektriksel güvenlik değerlendirmelerinde ilgili cihaz standardı ve üretici talimatları dikkate alınmalıdır.

IEC 60601-2-25, tanısal elektrokardiyograflar için önemli ürün standartlarından biridir. Uygulanabilir bakım sonrası test prosedürleri ise cihazın özelliklerine göre belirlenmelidir.

Nihon Kohden EKG Cihazı Tamiri

Nihon Kohden elektrokardiyografi cihazları, farklı klinik kullanım alanlarına yönelik modeller içerir.

Örnek cihazlar:

  • Nihon Kohden ECG-1250

  • Nihon Kohden ECG-1350

  • Nihon Kohden ECG-2150

  • Nihon Kohden ECG-2350

Bu modellerde hasta bağlantıları, sinyal işleme, kayıt sistemi ve güç kaynağı özellikleri model bazında değerlendirilmelidir.

GE EKG Cihazı Tamiri

GE Healthcare elektrokardiyografi sistemleri arasında MAC serisi cihazlar bulunur.

Örnek modeller:

  • GE MAC 1200

  • GE MAC 1600

  • GE MAC 2000

  • GE MAC 5500

GE EKG cihazlarında elektronik kontrol, hasta kablosu, termal yazıcı ve kayıt fonksiyonları teknik servis incelemesinin konuları arasında yer alabilir.

Philips EKG Cihazı Tamiri

Philips elektrokardiyografi cihazlarında farklı kayıt ve veri yönetim özelliklerine sahip modeller bulunur.

Örnek modeller:

  • Philips PageWriter TC10

  • Philips PageWriter TC20

  • Philips PageWriter TC30

  • Philips PageWriter TC70

Philips EKG cihazı tamiri sırasında cihazın donanım yapılandırması ve yazılım sürümü dikkate alınmalıdır.

Schiller EKG Cihazı Tamiri

Schiller markasının elektrokardiyografi cihazları arasında farklı CARDIOVIT modelleri bulunur.

Örnek modeller:

  • Schiller AT-1

  • Schiller AT-2

  • Schiller AT-102

  • Schiller CARDIOVIT AT-180

Schiller EKG cihazlarında yazıcı, hasta kablosu, sinyal kalitesi ve güç sistemi problemleri model özelinde değerlendirilebilir.

Mindray EKG Cihazı Tamiri

Mindray elektrokardiyografi cihazlarında farklı klinik kullanım gereksinimlerine yönelik modeller bulunur.

Örnek modeller:

  • Mindray BeneHeart R3

  • Mindray BeneHeart R12

Mindray EKG cihazlarının teknik servisinde elektronik kontrol, hasta kablosu bağlantıları, kayıt performansı ve güç sistemi kontrol edilebilir.

Bionet EKG Cihazı Tamiri

Bionet elektrokardiyografi sistemleri arasında CardioCare ve CardioTouch ürün aileleri bulunur.

Örnek modeller:

  • Bionet CardioCare 2000

  • Bionet CardioTouch 3000

Bu cihazlarda hasta bağlantıları, termal yazıcı, ekran ve sinyal işleme fonksiyonları model bazında değerlendirilmelidir.

Diğer EKG Cihazı Markaları

DR TECH teknik servis başvurularında aşağıdaki marka grupları da cihazın modeline göre değerlendirilebilir:

  • Cardioline

  • Petaş

  • Comen

  • Biocare

  • KCM

  • Trismed

  • Plusmed

  • Contec

Belirli bir marka veya model için teknik servis yapılabilirliği, uygun yedek parça ve test imkânları doğrulandıktan sonra belirlenmelidir.

Marka isimlerinin bu içerikte kullanılması, ilgili üreticiler tarafından yetkilendirilmiş servis olunduğu anlamına gelmez.

EKG Cihazlarında Sık Görülen Arızalar

Arıza belirtisi İncelenebilecek sistem
EKG cihazı açılmıyor Güç kaynağı, batarya, elektronik kart
EKG sinyalinde parazit var Elektrotlar, hasta kablosu, giriş devresi
Derivasyon hatası veriyor Kablo, elektrot bağlantısı, soket
Yazıcı çalışmıyor Termal kafa, motor, yazıcı devresi
Ekran görüntüsü yok Ekran modülü, bağlantılar, besleme
Batarya şarj olmuyor Batarya, şarj devresi, adaptör
EKG kaydı alınamıyor Hasta bağlantıları, sinyal işleme sistemi
Cihaz bilgisayara bağlanmıyor Haberleşme bağlantısı, yazılım, arayüz

Bu tablo kesin arıza teşhisi yerine geçmez. Her cihaz üretici talimatlarına uygun değerlendirilmelidir.

EKG Cihazı Tamir Fiyatları

EKG cihazı tamir fiyatları, cihazın marka ve modeline, arızanın türüne, yedek parça gereksinimine ve yapılacak test işlemlerine göre değişir.

Örneğin hasta kablosu değişimi ile elektronik kart onarımı farklı işçilik ve parça maliyetlerine sahiptir.

Teknik servis fiyatlandırmasında aşağıdaki unsurlar dikkate alınabilir:

  • Cihazın marka ve modeli

  • Arızanın kapsamı

  • Yedek parça ihtiyacı

  • Elektronik onarım işlemleri

  • Yazıcı veya ekran değişimi

  • Performans testleri

  • Teknik servis işçilik süresi

Kesin fiyat için cihazın teknik incelemesi gerekebilir.

EKG Teknik Servis Seçerken Nelere Dikkat Edilmelidir?

EKG cihazı teknik servisi seçiminde yalnızca onarım maliyeti değil, teknik yeterlilik ve test imkânları da önemlidir.

Servis sağlayıcısının ilgili cihaz için teknik dokümantasyona erişimi, uygun test ekipmanlarını kullanabilmesi ve yapılan işlemleri raporlayabilmesi değerlendirilmelidir.

Özellikle hasta bağlantılarının güvenliği ve kayıt doğruluğu kontrol edilmelidir.

Onarım sonrası servis raporunda cihaz bilgileri, uygulanan işlemler ve gerekli test sonuçları yer almalıdır.

EKG Cihazı Tamiri Hakkında Sık Sorulan Sorular

EKG cihazı neden parazit yapar?

Elektrot temas sorunları, hasta hareketi, kablo arızaları, çevresel girişim veya elektronik sistem problemleri parazite neden olabilir.

EKG cihazı neden çıktı vermez?

Termal yazıcı, kâğıt besleme sistemi, yazıcı bağlantıları veya elektronik devrelerde sorun bulunabilir.

EKG hasta kablosu tamir edilir mi?

Bazı bağlantı problemleri teknik olarak giderilebilir. Ancak izolasyon ve hasta güvenliği açısından uygun olmayan kabloların değiştirilmesi gerekebilir.

EKG cihazı kalibrasyonu gerekli midir?

Cihazın performans doğrulama ve kalibrasyon gereksinimleri üretici talimatlarına ve ilgili teknik prosedürlere göre belirlenmelidir.

EKG cihazı bakımı ne sıklıkla yapılır?

Bakım periyodu cihazın modeli, üretici talimatları, kullanım koşulları ve kurumun bakım programına göre değişir.

EKG cihazı tamiri ne kadar sürer?

Tamir süresi arızanın niteliğine, yedek parça bulunabilirliğine ve gerekli test işlemlerine bağlıdır.

EKG cihazı tamirden sonra nasıl kontrol edilir?

Cihazın kayıt fonksiyonları, hasta bağlantıları, sinyal doğruluğu ve gerekli elektriksel güvenlik testleri değerlendirilir.

EKG cihazı teknik servis teklifi nasıl alınır?

Cihazın marka, model, seri numarası ve arıza belirtileri teknik servis başvurusunda paylaşılmalıdır.

DR TECH EKG Cihazı Teknik Servis Desteği

EKG cihazı tamiri, bakımı ve onarımı; doğru arıza tespiti, uygun teknik müdahale ve onarım sonrası performans doğrulaması gerektiren işlemlerdir.

DR TECH, elektrokardiyografi cihazlarının teknik servis ihtiyaçlarına yönelik arıza değerlendirmesi, bakım ve onarım çözümleri sunmayı hedefler.

3, 6 ve 12 kanallı EKG cihazlarınızın teknik servis taleplerinde cihazın marka, model, seri numarası ve arıza açıklamasını paylaşabilirsiniz.

EKG cihazı tamiri, periyodik bakım ve teknik servis talepleriniz için DR TECH ile iletişime geçin.

İlgili DR TECH Sayfaları

DR TECH – Medikal Cihaz Teknik Servis, Bakım ve Onarım Çözümleri
